消防蝶閥產品說明書
● 用途
產品適用于自動噴水滅火系統中及其它相關場所，作為截流設備使用。.
● 產品符合標準
產品符合 GB5135.6-2018標準要求
● 產品參數
●特點
1. 小型輕便、容易拆裝及維修，并可在任意位置上安裝。
2. 結構簡單、緊湊、90°運轉啟閉迅速。.
3. 操作扭矩小，省力輕巧。
4. 達到完全密封，泄漏為零。.
5. 選擇不同零部件材質，可適用多種介質。
6. 流量特性趨于直線，調節性能好。
7. 啟閉試驗次數多達數萬次，壽命長。
8. 凡使用閘閥、截止閥、旋塞閥、膠管閥及隔膜閥的管路，均可用該閥加帶短節
替換（如需短節，請在合同中注明）。
● 蝶閥安裝使用維護說明
1、打開蝶閥包裝后不可存放潮濕倉庫及露天地方，更不可存放在雜亂的工地上。
2、安裝時應預先調整管道上的連接件。
3、通過管道的流體中不帶有硬質微粒，以免損傷密封面。
4、安裝時應清洗管道內腔和密封面。
5、閥門上的前頭表示為介質方向。
6、閥門與管道連接時要求使用蝶閥專用法蘭。
7、要求墊片（圈）內孔與管道法蘭孔一樣尺寸，保證把蝶閥端面的內六角螺絲全部
封住，以免平面滲漏。
【蝶閥安裝注意事項】：
① 安裝時，閥瓣要停在關閉的位置上。
② 開啟位置應按蝶板的旋轉角度來確定。
③ 帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
④ 應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
⑤ 應將閥門通徑兩端堵塞，存放在干燥、通風的室內如長期存放，應定期進行檢查。
⑥ 安裝前應將閥門清理干凈，消除在運輸過程中造成的缺陷。
⑦ 安裝時必須校對閥門上的標志，特別應注意介質的流向與閥門上的標注的流向一致。
●使用注意事項
1. 仔細核對使用情況是否與本閥性能規范相符。
2. 清潔閥內腔的密封面，不允許有污物附著，未清潔前勿啟閉閥板。
3. 使用前應清除管道內的污雜物。
4. 檢查驅動裝置是否與上法蘭聯接可靠。
5. 可以安裝在空間任意位置管路上。
6. 安裝位置應保證使用、維修或更換方便。
7. 安裝時可以不考慮蝶閥管路介質流動的方向，即允許雙向使用。
8. 在管路夾緊時注意連接力是否均勻可靠。
9. 安裝后，進行管路強度試壓時，閥板必須處于開啟位置。
10. 安裝后應定期檢查，檢查主要項目如下：
（1） 閥座及密封圈是否損傷或腐蝕。
（2） 壓把定位位置是否發生故障。
（3） 閥板密封面的密封性能（是否有損傷或腐蝕）。
（4） 檢修裝配后，啟閉旋轉時不得有卡阻現象。
（5） 檢修裝配后，應按要求進行密封性能試驗。
（6） 每次檢修后，將情況詳細記錄以備查考。

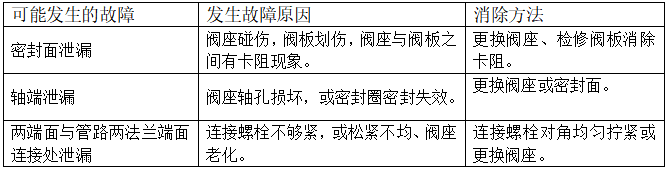

● 故障及排除方法
● 警告提示
閥門工作壓力、溫度、使用介質必須符合本說明書的規定，否則會造成危險。
① 壓力超過規定的數值，閥門會泄漏、殼體爆炸或開裂。
② 溫度過高，會導致材料失效，閥門破壞。
③ 介質不符合使用說明的規定，會腐蝕殼體、閥座或造成密封副損傷，使殼體變薄、開裂、介質泄漏。
對于超出本說明書規定范圍的使用所造成的危害，本公司概不負責。
● 免責聲明
安裝本產品前須進行管道沖洗，管道沖洗后應符合規范要求，否則導致我司產品故障或損壞，以及系統故障，我方概不負責。
