1 建筑機電工程抗震設計范圍

依據《建筑機電工程抗震設計規范》《GB 50981—2014》設計范圍為：

1、建筑機電工程設施抗震設計應以建筑結構設計為基準，對其與建筑結構的連接構件和部件應采取相應措施進行設防。

對重力不超過1.8kN 的設備或吊桿。

計算長度超過300mm 的吊桿懸掛管道。

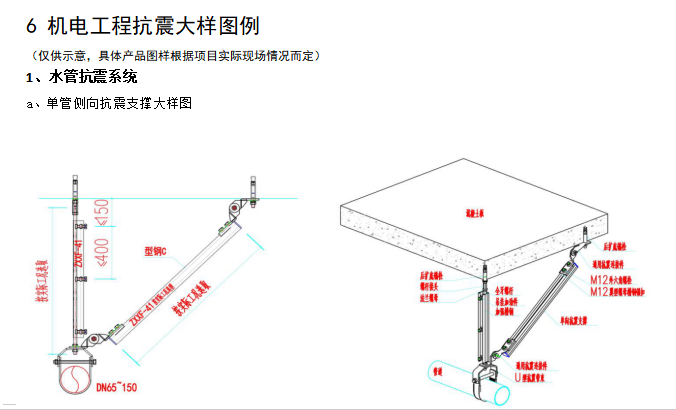

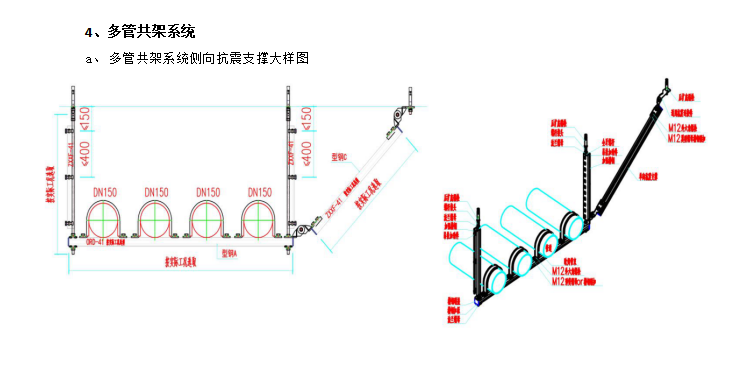

2、給水、空調水、消防管道系統抗震支撐設計范圍：

室內給水、消防、空調水管道，管徑大于或等于DN65mm 的管道系統。

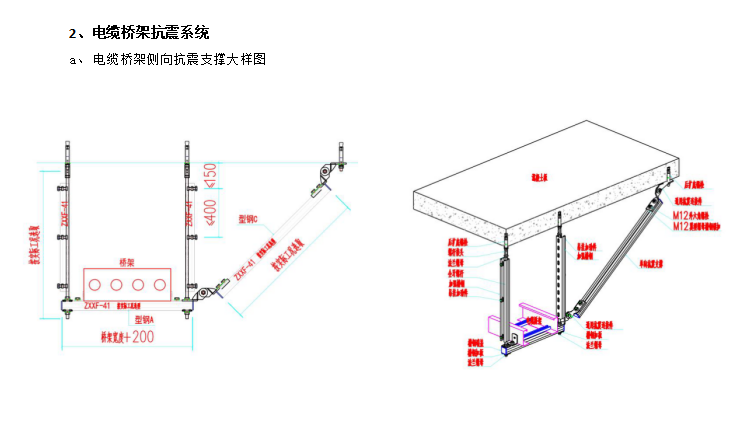

3、電氣系統管道及電纜橋架系統抗震設計范圍：

管徑大于或等于DN65mm 的電線套管。

150N/m 及以上的電纜梯架、電纜槽盒、母線槽。

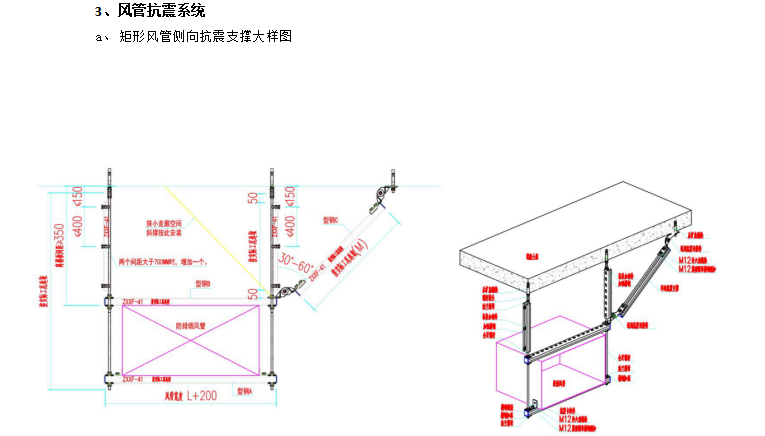

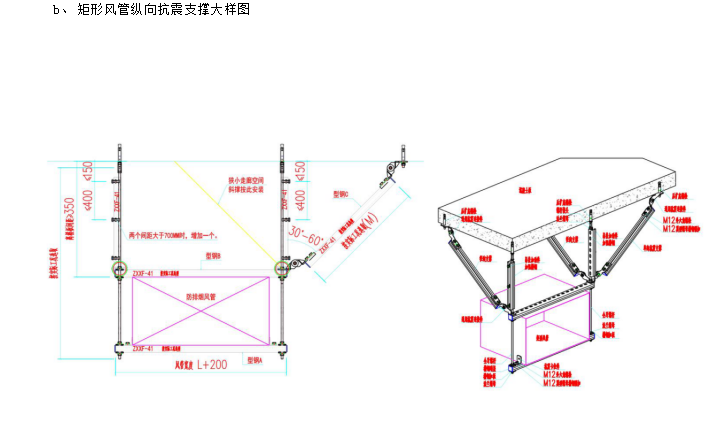

4、防排煙管路系統抗震支撐設計范圍。

       矩形截面面積大于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架，風道抗震支吊加應符合本規范第8章的規定。

2 建筑機電工程抗震設計要求

依據《建筑機電工程抗震設計規范》要求：

建筑機電工程抗震措施應根據設防烈度、建筑使用功能、建筑高度、結構類型、變形特征、設備設施所處位置和運行要求等國家現行相關標準經綜合分析后確定。

1. 機電工程抗震設計計算公式：

3 產品基本要求

1. 建筑機電工程設施的支、吊架應具有足夠的剛度和承載力，其與建筑結構應有可靠的連接和錨固。

2. 建筑機電工程設施的基座或連接件應能將設備承受的地震作用全部傳遞到建筑結構上。建筑結構中用以固定建筑機電工程設施的預埋件、錨固件，應能承受建筑機電設施傳遞給主體結構的地震作用。

3. 抗震支吊架在地震中應對建筑機電工程設施給予可靠保護，承受來自任意水平方向的地震作用；

4. 組成抗震支吊架的所有構件應采用成品構件，連接緊固件的構造應便于安裝；

5. 抗震支吊架應根據其承受的荷載進行抗震驗算。

6·組成抗震支吊架的所有構件應

（1）采用成品構件（注意：是成品，而非現場拼湊）；

（2）連接緊固件的構造應便于安裝；

（3）抗震支吊架應根據其承受的荷載進行抗震驗算。

4.產品設置與安裝要求

1. 每段水平直管道應在兩端設置側向抗震支吊架。

2. 當兩個側向抗震支吊架間距超過最大設計間距時，應在中間增設側向抗震支

吊架。

3. 每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距

離超過最大設計間距時，應按要求間距依次增設縱向抗震支吊架。

4. 抗震支吊架的斜撐與吊架的距離不得超過0.1m。

5. 剛性連接的水平管道，兩個相鄰的加固點間允許縱向偏移，水管及電線套管

不得超過最大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜線

槽不得超過其寬度的兩倍。

6. 水平管線在轉彎處0.6m 范圍內設置側向抗震支吊架。若斜撐直接作用于管

道，其可作為另一側管道的縱向抗震支吊架。

7. 當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm 范圍內設置側向支撐，垂直管線底部距地面超過150mm 應設置抗震支撐。

8. 所有抗震支吊架必須和結構主體可靠連接，當管線穿越建筑沉降縫時應考慮沉降位移。

9. 水平管道在安裝柔性補償器及伸縮節的兩端必須設置側向及縱向抗震支吊架。

10. 側向、縱向抗震支吊架其斜撐的安裝垂直角度宜為45o，且不得小于30o。

11. 沿墻敷設管線當設有入墻的托架且管卡能緊固管道四周時，可將其作為一個側向抗震支撐。

5、抗震支吊架的基本設計步驟

步驟一: 確定抗震支吊架的位置和取向。

步驟二：確定設計荷載要求。

步驟三：選擇正確的抗震支吊架形狀、尺寸以及最大長度。基于抗震支吊架與結構的連接布置、架桿與垂直方向的夾角、以及計算出的設計荷載，選擇抗震支吊架的類型、尺寸以及最大長度。

步驟四：根據步驟二的設計載荷和架桿與垂直方向的夾角，選擇適當?shù)木o固件類型和規格將抗震支吊架固定在建筑物結構上。

附：1建筑機電工程抗震總體要求

按《建筑機電工程抗震設計規范》GB50981-2014 進行的建筑機電工程設施抗震設計應達到下列要求：

1、當遭受低于本地區抗震設防烈度的多遇地震影響時，機電工程設施一般不受損壞或不需修理可繼續運行；

2、當遭受相當于本地區抗震設防烈度的地震影響時，機電工程設施可能損壞經一般修理或不需修理仍可繼續運行；

3、當遭受高于本地區抗震設防烈度的罕遇地震影響時，機電工程設施不至于嚴重?fù)p壞，危及生命。

附：2建筑機電工程抗震設計依據

1、《建筑機電工程抗震設計規范》GB50981-2014

1.0.4 建筑設防烈度為6 度及6 度以上地區的建筑機電工程必須進行抗震設計。

2、《建筑工程抗震設防分類標準》GB50223-2010

1.0.3 抗震設防區的所有建筑工程應確定其抗震設防類別。

新建、改建、擴建的建筑工程，其抗震設防類別不應低于本標準。

3、《建筑抗震設計規范》GB50011-2010

3.7.1 非結構構件，包括建筑非結構構件和建筑附屬機電設備，自身與結構主體

的連接，應進行抗震設計。

4、建設方、設計單位提供的圖紙及技術資料

1) 給排水設計圖紙

2) 暖通專業設計圖紙

3) 電氣專業設計圖紙

附：3建筑機電工程抗震經濟指標

根據《中華人民共和國建筑法》和《中華人民共和國防震減災法》，實行以“預防為主”的方針，經抗震設防后的建筑消防等機電工程設施，當遭遇到本地區抗震設防烈度的地震發生時可以達到減輕地震破壞，減少次生災害，避免人員傷亡，減少經濟損失的目的。采取必要的機電抗震措施可以有效保護機電系統的震害損失：

1、減少機電系統破壞程度，降低經濟損失；

2、有效控制水災及火災的發生；

3、減少人員傷亡幾率；

4、保障主體結構安全不受火災影響。

唯有提高機電系統自身的抗震性能，才能有效防止地震引發的次生災害，確保地震后機電系統迅速恢復運轉。地震時，加裝抗震措施的管道及設備相對沒有加裝的可減少5—10 倍的位移量，可有效提高系統的抗震性能。綜合規范強條要求及本項目實際需要分析，在重點部位機電系統進行抗震設防以符合規范要求、使用要求及驗收要求具有十分重要意義。
